Balance à plate-forme électronique avec fonction d'impression d'étiquettes intégrée

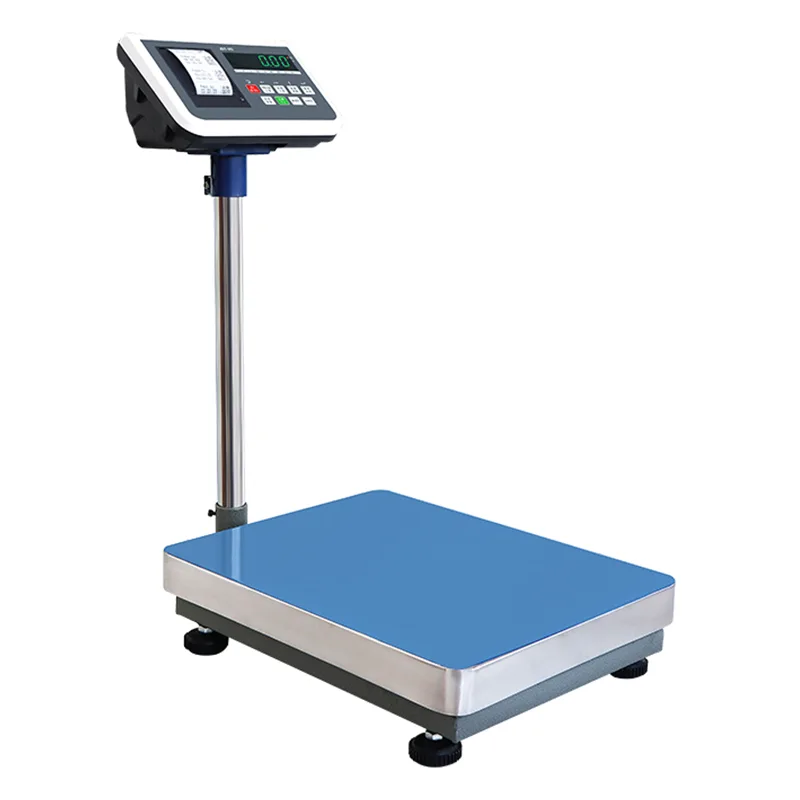

La balance à plate-forme électronique avec fonction d'impression d'étiquettes intégrée (série JDT-JT-H8) est une station de travail de pesage et d'impression stationnaire fabriquée par Jiangsu Jutian Weighing Equipment Co., Ltd. Elle combine une plate-forme rigide en acier soudé, des cellules de pesée à jauge de contrainte, un indicateur numérique LED et une imprimante thermique intégrée dans une seule unité. L'équipement est conçu pour les postes de travail où les articles sont pesés et où un enregistrement imprimé, tel qu'un ticket de poids, une étiquette d'expédition ou un reçu d'inspection, doit être généré immédiatement au point de mesure.

Contrairement aux trieuses pondérales qui fonctionnent sur des lignes de production en mouvement, la balance à plate-forme de la série H8 mesure le poids statique une fois l'article placé sur le plateau et la lecture se stabilise. L'impression est déclenchée manuellement par l'opérateur ou automatiquement dès stabilisation du poids, selon le mode configuré. L'équipement est adapté aux quais de réception, aux quais d'expédition, aux points de contrôle des ateliers de production et aux stations d'échantillonnage de qualité.

Spécifications du modèle

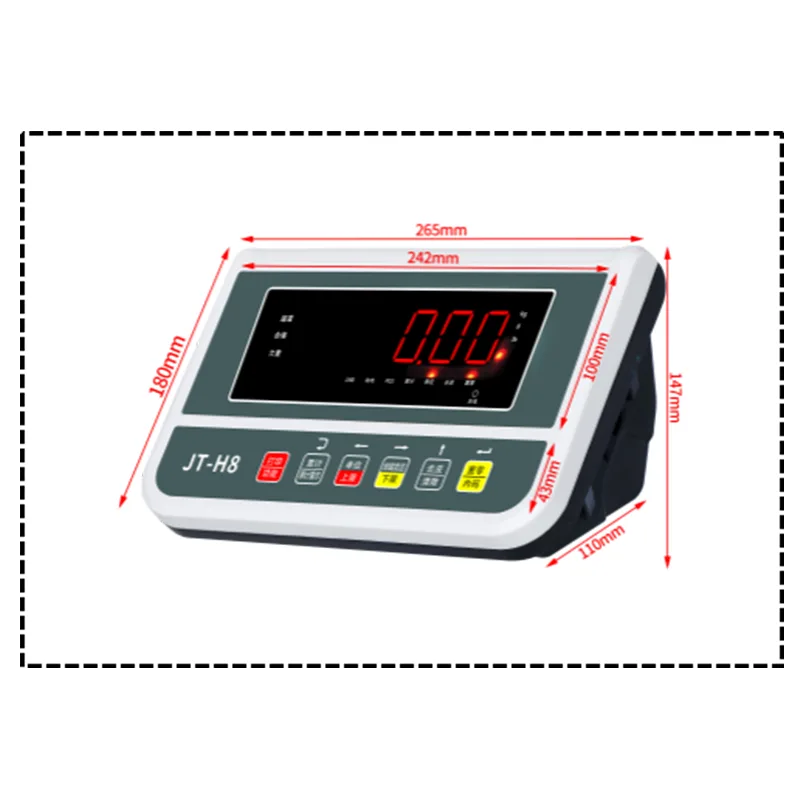

Spécifications communes :Affichage : affichage numérique à tube LED de 32 mm de hauteur ; Unités : kg/g/lb (librement commutable) ; Boîtier de l'indicateur : boîtier en plastique ABS avec 6 touches mécaniques ; Alimentation : AC 220 V avec batterie rechargeable intégrée 6 V 4 A (double usage AC/DC) ; Fonctions de base : remise à zéro, tare, poids brut/net, accumulation, alarme intégrée, mémoire de poids, mode économie d'énergie ; Communication en option : RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, stockage USB, sortie relais, sortie E/S 5 V, sortie analogique 4-20 mA ; Accessoires en option : voyant d'alarme tricolore, imprimante externe, grand écran, lecteur de codes-barres. Les dimensions et les matériaux de la plateforme sont configurables.

Jiangsu Jutian Weighing Equipment Co., Ltd. est spécialisée dans les instruments de pesage depuis plus de 20 ans, détenant la certification de gestion de la qualité ISO9001 et la certification de produit CE. Le centre de R&D 919 de la société a développé 68 brevets nationaux et 20 droits d'auteur sur les logiciels. La fabrication est réalisée dans deux installations avec des procédures standardisées couvrant le soudage des charpentes en acier, l'étalonnage des cellules de pesée et les tests fonctionnels finaux. Les tailles de plate-forme, les matériaux de cadre et les configurations logicielles non standard sont pris en charge.

Construction de plate-forme et intégration de cellules de pesée

Le cadre de la plate-forme de pesée est fabriqué à partir de sections en acier au carbone, assemblées par soudage continu au niveau de tous les joints structurels. Après soudage, le cadre subit une préparation de surface et une finition de peinture émail cuite pour une protection contre la corrosion dans les environnements industriels intérieurs. Le plateau de pesée est construit en acier inoxydable, offrant une surface durable et facile à nettoyer en contact direct avec les articles pesés.

Pour les installations ayant des exigences environnementales spécifiques, des matériaux de charpente alternatifs peuvent être spécifiés au moment de la commande. Une construction entièrement en acier inoxydable 304 est disponible pour les environnements de lavage, les zones de transformation des aliments ou les emplacements soumis à une exposition élevée à l'humidité. Pour les applications de traitement chimique ou d’atmosphère marine, l’acier inoxydable 316 peut être spécifié pour une résistance améliorée aux piqûres et à la corrosion caverneuse.

Les cellules de pesée sont du type à jauge de contrainte, configurées selon une disposition multipoint sous la plate-forme pour fournir des lectures de poids stables quelle que soit la position de la charge dans la zone de la plate-forme. La capacité de la cellule de pesée est adaptée à la capacité nominale de la plate-forme avec une marge de conception appropriée pour s'adapter aux brèves conditions de surcharge rencontrées dans le cadre d'une utilisation industrielle. Les câbles de signal de la cellule de pesée sont acheminés via des conduits étanches jusqu'au boîtier de l'indicateur.

Conception de l'alimentation et fonctionnement bimode

La balance fonctionne sur secteur (220 V) dans des conditions normales, avec une batterie rechargeable intégrée de 6 V 4 A offrant une capacité de secours et de fonctionnement sans fil. L'architecture à double alimentation remplit plusieurs fonctions pratiques dans les environnements industriels. La batterie se charge automatiquement lorsque la balance est connectée au secteur et offre une durée de fonctionnement suffisante pour un quart de travail complet dans des conditions d'utilisation typiques.

Le fonctionnement sans fil permet de positionner la balance à des endroits où les prises de courant ne sont pas immédiatement accessibles, comme les postes d'inspection temporaires, les zones de quai de chargement ou les points de réception extérieurs sous abri. La batterie reste également opérationnelle pendant de brèves coupures de courant, évitant ainsi la perte de données lors des transactions de pesage. Un indicateur de batterie faible sur l'écran LED alerte l'opérateur lorsqu'une recharge est nécessaire. Le mode d'économie d'énergie réduit la luminosité de l'écran et l'activité du processeur pendant les périodes d'inactivité afin de prolonger l'autonomie de la batterie.

Flux de travail d'impression et modes opérationnels

L'imprimante thermique intégrée accepte les rouleaux de papier thermique standard ou les étiquettes adhésives. L'impression est initiée par l'opérateur via une touche dédiée sur le clavier à membrane indicatrice ou configurée pour se déclencher automatiquement lorsqu'une lecture de poids stable est obtenue et que le poids dépasse un seuil minimum. Le contenu imprimé est configurable et peut inclure la valeur du poids (net ou brut), l'unité de mesure, la date et l'heure, le numéro de ticket séquentiel et le texte d'en-tête défini par l'utilisateur.

L'indicateur fournit des fonctions de pesage de base, notamment la réinitialisation du zéro, la tare manuelle et prédéfinie, la commutation de l'affichage du poids brut/net et l'accumulation de poids pour le traitement par lots de plusieurs articles. La fonction d'alarme intégrée prend en charge les paramètres de limite de poids supérieure et inférieure avec une alerte sonore lorsque le poids mesuré tombe en dehors de la plage acceptable. La mémoire de poids conserve le dernier poids et les totaux d'accumulation tout au long des cycles d'alimentation.

Emplacements de déploiement typiques

FAQ (Foire aux questions)

Quelle est la différence entre la construction d’une plate-forme en acier au carbone et en acier inoxydable ?
L'acier au carbone avec finition en émail cuit offre une résistance structurelle pour les environnements industriels intérieurs standard. La finition de la peinture protège contre la corrosion atmosphérique mais peut être endommagée par les chocs ou les produits chimiques agressifs. L'acier inoxydable 304 offre une résistance inhérente à la corrosion sur toute l'épaisseur du matériau et est recommandé pour les environnements agroalimentaires, pharmaceutiques, chimiques ou humides. L'acier inoxydable 316 offre une résistance supplémentaire aux chlorures et convient aux atmosphères marines ou de traitement chimique.

Quelle est la durée de vie de la batterie en fonctionnement sans fil ?
L'autonomie de la batterie dépend de la fréquence d'utilisation, de la luminosité de l'écran et de l'utilisation continue de l'imprimante. Dans le cadre d'une utilisation intermittente typique avec une impression modérée, la batterie prend en charge un quart de travail complet. L'impression continue de gros lots réduira le temps d'exécution. L'indicateur de batterie faible fournit un avertissement préalable avant l'arrêt automatique. Une recharge complète à partir du secteur nécessite plusieurs heures.

La fonction d'impression peut-elle se déclencher automatiquement lorsqu'un article est posé sur la balance ?
La balance peut être configurée pour imprimer automatiquement lorsque la lecture du poids se stabilise et dépasse un seuil minimum prédéfini. Ce mode d'impression automatique convient au pesage répétitif d'articles similaires pour lesquels une pression manuelle sur une touche n'est pas nécessaire. Pour les applications nécessitant une vérification par l'opérateur avant l'impression, le mode de déclenchement manuel est également disponible.

Quelles interfaces de communication sont disponibles pour connecter la balance à un ordinateur ou à un réseau ?
Les interfaces optionnelles incluent RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi et 4G IoT. Ceux-ci prennent en charge la transmission des données de poids vers un PC, un API ou un système hôte connecté. Le format de données spécifique et le protocole de transmission sont configurés pour correspondre au système de réception. Le stockage USB permet l'exportation par lots d'enregistrements de poids pour une analyse hors ligne.

Comment la balance est-elle calibrée après une installation ou un déménagement ?
L'étalonnage est effectué à l'aide de poids de test certifiés adaptés à la capacité de la plateforme. La procédure (monopoint ou multipoint) est accessible via le clavier indicateur en suivant le menu d'étalonnage dans le manuel d'utilisation. Pour des capacités de plusieurs centaines de kilogrammes, plusieurs points d'étalonnage sur toute la plage sont recommandés pour vérifier la linéarité. Une vérification de l'étalonnage à intervalles réguliers est recommandée dans le cadre du système qualité de l'établissement.
