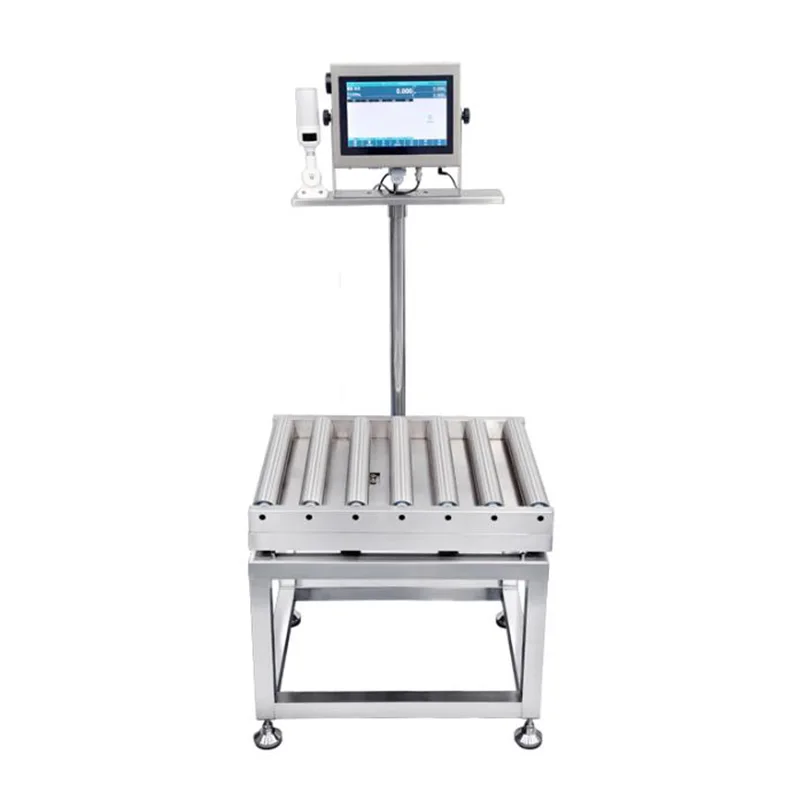

Balances à convoyeur à rouleaux intelligentes, entièrement en acier inoxydable, non alimentées

Les balances à convoyeur à rouleaux intelligentes non alimentées en acier inoxydable sont une plate-forme de pesée statique fabriquée par Jiangsu Jutian Weighing Equipment Co., Ltd. Elle est conçue pour les postes de travail où les marchandises doivent être pesées pendant un transfert manuel ou alimenté par gravité, tels que les quais de réception, les points d'inspection avant expédition, les stations de matériaux de la chaîne de production et les zones d'inventaire des entrepôts. L'équipement combine un plateau à rouleaux en acier inoxydable 304, un ensemble de cellules de pesée structurellement intégré et un indicateur de pesage numérique au sein d'une seule unité.

Les marchandises sont placées sur la surface du rouleau manuellement ou via une section de convoyeur adjacente. Les rouleaux permettent de positionner ou de déplacer l'article sur la plate-forme de pesée sans le soulever. Les cellules de pesée mesurent le poids statique une fois que l'article est au repos, et l'indicateur affiche, enregistre ou transmet la lecture. Aucun entraînement par moteur externe n'est utilisé pour le mécanisme à rouleaux, éliminant ainsi le besoin de courroies d'entraînement, de contrôleurs de moteur et de composants électriques associés au niveau de la station de pesage.

Spécifications techniques (configurables)

Notes de configuration :La capacité de pesée, les dimensions de la plate-forme, le diamètre des rouleaux et l'espacement des rouleaux sont spécifiés lors de la commande pour correspondre à la gamme de tailles de produits et au flux de travail prévus. La valeur de division est adaptée à la capacité sélectionnée pour fournir une résolution de mesure appropriée pour l'application.

Jiangsu Jutian Weighing Equipment Co., Ltd. opère sous une gestion de qualité certifiée ISO9001, avec la certification CE pour ses produits. La société détient 68 brevets nationaux et 20 droits d'auteur sur des logiciels développés par l'intermédiaire de son 919 centre de R&D. La production est réalisée dans deux usines de fabrication avec des procédures de contrôle qualité standardisées couvrant l'inspection des matériaux, le soudage et l'assemblage, l'étalonnage des cellules de pesée et les tests fonctionnels finaux.

Sélection des matériaux et conception structurelle

Le cadre et les ensembles de rouleaux des balances à convoyeur à rouleaux intelligentes non motorisées entièrement en acier inoxydable sont construits en acier inoxydable 304. Cette sélection de matériaux répond à plusieurs exigences opérationnelles courantes dans les environnements de pesage industriel. L'acier inoxydable 304 offre une résistance inhérente à la corrosion, ce qui rend l'équipement adapté aux installations où le tartre peut être exposé à l'humidité, aux agents de nettoyage ou à des atmosphères légèrement corrosives, telles que les usines de transformation des aliments, les zones de production pharmaceutique, les entrepôts de produits chimiques et les installations de stockage frigorifique.

La conception structurelle entièrement fermée empêche la poussière, les débris et les liquides de pénétrer dans le compartiment de la cellule de pesée. Les cellules de pesée sont positionnées sous le plateau à rouleaux dans une configuration protégée mécaniquement. Les joints soudés sur le cadre sont continus et lisses pour éliminer les crevasses où les contaminants pourraient s'accumuler, répondant ainsi aux exigences d'hygiène des industries réglementées.

Le plateau à rouleaux est conçu pour supporter des marchandises de rigidité de base variable. Le diamètre et l'espacement des rouleaux peuvent être configurés pour s'adapter à l'empreinte minimale du colis ou de la palette dans l'application. Pour les produits avec des bases inégales ou un emballage flexible, un espacement plus étroit des rouleaux offre un support plus uniforme et réduit la variation de mesure causée par la répartition de la charge.

Fonctionnement alimenté par gravité et conception nécessitant peu d’entretien

Le mécanisme à rouleaux non motorisé repose sur la gravité ou la force manuelle pour déplacer les marchandises sur la plate-forme de pesée. Lorsque le plateau à rouleaux est installé avec une légère inclinaison ou lorsque les marchandises sont poussées manuellement, les rouleaux tournent librement sur des roulements étanches, permettant aux articles de glisser en position de pesée et de sortir après la mesure. Cette conception élimine le besoin de moteurs d'entraînement, de courroies, de chaînes ou de contrôleurs de moteur au niveau de la station de pesage.

L'absence de composants d'entraînement motorisés réduit plusieurs considérations opérationnelles. La consommation d'énergie de la station de pesée est limitée à l'indicateur numérique. L'entretien de routine se limite à l'inspection périodique des roulements à rouleaux, au nettoyage de la plate-forme et à la vérification de l'étalonnage. Il n'y a aucune courroie d'entraînement à tendre ou à remplacer, aucun balai de moteur à porter et aucun composant électrique dans l'ensemble de rouleaux à protéger du lavage ou de l'exposition à la poussière.

Fonctions des indicateurs et communication

L'indicateur à écran tactile couleur offre des fonctions de pesée standard, notamment la mise à zéro, le tarage, la conversion d'unités (kg/g/lb) et l'accumulation de poids. La fonction d'alarme intégrée prend en charge des limites de poids supérieures et inférieures configurables, avec des alertes visuelles et sonores déclenchées lorsqu'un poids mesuré tombe en dehors de la plage acceptable. Ce mode de contrôle de poids permet à la balance de servir de station de contrôle qualité manuel sans équipement supplémentaire.

Une capacité de stockage de données de 10 000 enregistrements ou plus prend en charge la traçabilité des lots et le rapprochement des stocks. Les enregistrements stockés peuvent être exportés via USB au format CSV à des fins d'analyse ou de documentation. Les interfaces de communication en option (RS232, Wi-Fi, Ethernet) permettent la transmission de données en temps réel vers un PC, un API ou un système hôte connecté. La configuration du protocole est gérée lors de la configuration du système pour correspondre à la plate-forme de réception.

Emplacements de déploiement typiques

FAQ (Foire aux questions)

Pourquoi choisir l'acier inoxydable 304 plutôt que l'acier au carbone pour le cadre de la balance ?
L'acier inoxydable 304 offre une résistance à la corrosion sans avoir besoin de peinture ou de revêtement qui peut s'écailler ou se dégrader avec le temps. Dans les environnements de transformation des aliments, pharmaceutiques, chimiques ou à forte humidité, l'acier au carbone avec une finition peinte peut développer de la rouille au niveau des rayures ou des points de soudure. L'acier inoxydable 304 est compatible avec les procédures de nettoyage et de désinfection standard utilisées dans les industries réglementées.

Comment fonctionne le mécanisme à rouleaux sans moteur ?
Les rouleaux sont montés sur des roulements étanches et tournent librement. Les marchandises sont déplacées sur la plate-forme en poussant manuellement ou en installant la balance avec une légère inclinaison afin que la gravité fasse avancer les articles. Cette conception est adaptée aux postes de travail manuels, à l'extrémité d'une ligne de convoyeur motorisé où l'élan transporte les articles sur la balance, ou aux points d'inspection auxiliaires où le transport motorisé n'est pas requis.

Comment la précision est-elle affectée lors du pesage d’objets qui ne sont pas rigidement plats ?
Les articles dont la base est inégale ou flexible doivent être soutenus sur plusieurs rouleaux. L'espacement des rouleaux peut être réduit lors de la configuration pour fournir un support plus uniforme. Pour les produits tels que les Big Bags, les fûts ou les charges palettisées à base rigide, un espacement standard des rouleaux est généralement suffisant. L'ensemble de cellules de pesée est conçu pour additionner la charge totale quelle que soit sa répartition sur la plate-forme.

La balance peut-elle être intégrée à un système de gestion d'entrepôt existant ?
Oui. Les interfaces de communication en option, notamment RS232, USB, Wi-Fi et Ethernet, prennent en charge la sortie de données vers les systèmes connectés. Les données de poids, les horodatages et les enregistrements de transactions peuvent être transmis en temps réel ou exportés par lots. Le format de données spécifique et le protocole de communication sont configurés lors de la configuration pour répondre aux exigences du système hôte.

Quel entretien est requis pour le système à rouleaux non motorisés ?
L'inspection périodique des roulements à rouleaux pour vérifier leur rotation libre, le nettoyage de la surface des rouleaux et de la plate-forme de balance, ainsi que la vérification de l'étalonnage avec des poids de test certifiés constituent les principales tâches de maintenance. La conception du roulement scellé ne nécessite pas de lubrification régulière dans des conditions de fonctionnement normales. La surface en acier inoxydable peut être nettoyée avec des produits de nettoyage industriels standards compatibles avec l'acier inoxydable.
